隨著應(yīng)用周期的延長和使用井況的不斷復(fù)雜化，在使用過程中，少數(shù)碳纖維連續(xù)抽油桿出現(xiàn)了外層開裂、磨損等現(xiàn)象，但主要承力部分——碳纖維層依然完好，為進一步延長產(chǎn)品使用周期，降低油田使用綜合成本，勝利新大設(shè)計開發(fā)了碳纖維連續(xù)抽油桿修復(fù)成套技術(shù)。

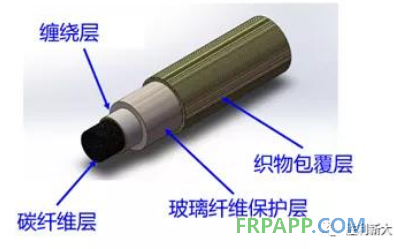

碳纖維連續(xù)抽油桿結(jié)構(gòu)圖





      碳纖維連續(xù)抽油桿修復(fù)成套技術(shù)包括局部開裂修復(fù)、外保護層連續(xù)開裂修復(fù)、偏磨修復(fù)等。

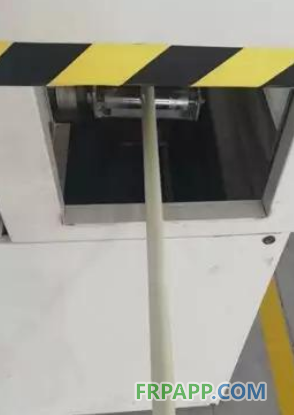

     局部開裂修復(fù)使用織物環(huán)向纏繞增強，模具加熱固化方式，修復(fù)時間僅為30分鐘。



局部開裂修復(fù)前

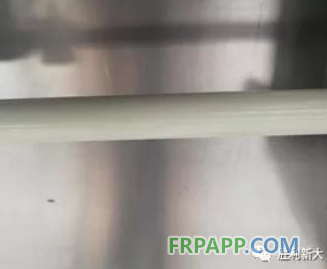

局部開裂修復(fù)后



       外保護層連續(xù)開裂修復(fù)根據(jù)外保護層的損壞程度分別采用熱塑性材料連續(xù)包覆或在碳纖維層基礎(chǔ)上連續(xù)擠拉重新制作外保護層的方式，每天分別可修復(fù)1000m和280m。

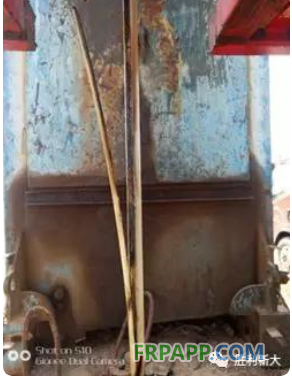

連續(xù)開裂修復(fù)前

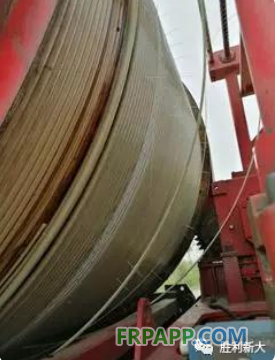

連續(xù)開裂修復(fù)后



偏磨修復(fù)采用增強材料填充磨損部分連續(xù)成型工藝，每天可修復(fù)300m。



偏磨修復(fù)前



偏磨修復(fù)后





       以上工藝修復(fù)的碳纖維連續(xù)抽油桿不僅各項性能指標均達到新桿標準要求，且修復(fù)費用僅為新桿的20%-25%。





       勝利新大研發(fā)的碳纖維連續(xù)抽油桿修復(fù)技術(shù)進一步延長了產(chǎn)品使用周期，降低了油田使用綜合成本延長使用壽命。目前，修復(fù)碳纖維連續(xù)抽油桿已經(jīng)下井11口，最長運行時間超過1年，均運行正常。
