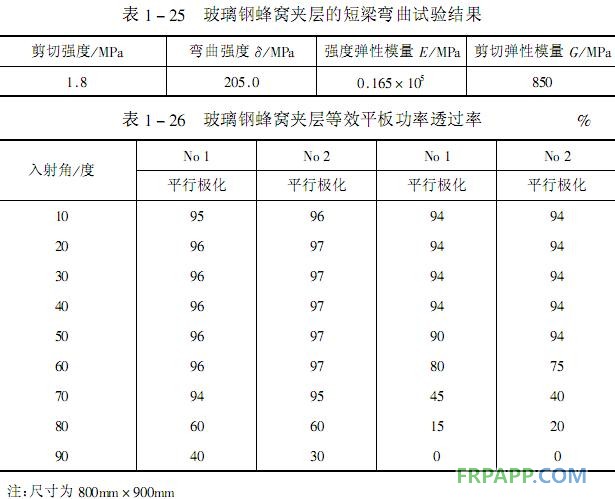

蜂窩芯子與蒙皮需要用膠粘劑粘接成一個(gè)整體，蜂窩夾層結(jié)構(gòu)的強(qiáng)度除了與蜂窩芯子與蒙皮分別具有的強(qiáng)度有關(guān)以外，還與膠粘劑的強(qiáng)度分不開(kāi)有些產(chǎn)品，由于膠接強(qiáng)度不高，不能充分發(fā)揮夾層結(jié)構(gòu)應(yīng)有的特性。為此，對(duì)市售的膠粘劑直接進(jìn)行了夾層結(jié)構(gòu)的膠接試驗(yàn)。試驗(yàn)結(jié)果表明：其中E-4,201,202,203,JSF-2（酚醛縮丁醛）等膠粘劑由于膠接工藝不易掌握，膠接強(qiáng)度不高，有的膠層有大量的氣泡，有的膠層較脆，有的膠層發(fā)粘，均不適用。J-3膠（酚醛丁腈）在金屬蜂窩上使用比較成熟，但用于酚醛玻璃鋼蜂窩芯子與DAP 玻璃鋼蒙皮的膠接時(shí)，會(huì)發(fā)生阻聚現(xiàn)象，使膠層及蜂窩芯子發(fā)軟，強(qiáng)度很低。而用“自力-2膠 環(huán)氧丁腈”膠粘劑時(shí)的工藝性能比較穩(wěn)定，強(qiáng)度較高。例如采用邊長(zhǎng)4mm 的蜂窩芯子膠成的DAP 玻璃鋼蜂窩夾層結(jié)構(gòu)的平拉強(qiáng)度一般都能穩(wěn)定在2.0-2.5MPa 左右。短梁彎曲試驗(yàn)結(jié)果與功率透過(guò)率也能達(dá)到較好的水平（如表1-25、表1-26 ）。
