1.結(jié)構(gòu)
       玻璃鋼錨桿由桿體、錨尾，托板、螺母組成。桿體采用高強聚脂玻璃鋼，錨頭為錐形，錨尾為加工有螺紋的變內(nèi)徑鋼套管，用樹脂粘結(jié)于倒楔形錨尾上。錨尾部分為100mm。為增強桿體安裝時的抗扭力，桿體中的玻璃纖維呈左旋分布。錨尾部分的鋼套管由4分鋼管經(jīng)熱處理加工制成。內(nèi)徑為16mm，長度為100mm，外徑為22mm。鋼套管外表面加工螺紋，配以螺母、托板，從而能使錨桿在安裝后，通過擰緊螺母而具有一定的預(yù)緊力，防止圍巖的早期破壞。
2. 材質(zhì)
       玻璃鋼錨桿桿體的增強材料采用電絕緣性能低的中堿玻璃纖維無捻粗紗?；w材料采用通用型不飽合聚酯樹脂，其中苯乙烯含量為33%，其它輔助材料有阻燃劑、抗靜電劑等。以滿足輕質(zhì)、高強、阻燃、抗靜電等優(yōu)點。
3.  安裝
      （1）用風(fēng)鉆或電鉆鑿孔，孔深略小于桿體長度。
      （2）注入2~3支φ23×350mm快速樹脂約卷。
      （3）風(fēng)鉆或電鉆帶動桿體旋轉(zhuǎn)攪拌注入錨桿孔。
      （4）待錨桿錨固后安裝木盤、鐵盤、上緊螺母。錨桿具有預(yù)應(yīng)錨固力。
4.  錨桿的力學(xué)性能
          抗拉強度≥244MPa、抗剪強度≥75MPa。

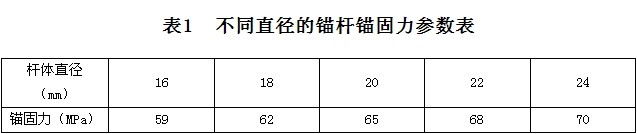

       玻璃鋼桿體錨固力見下表：

5. 玻璃鋼錨桿使用中的注意事項
      （1）根據(jù)鉆孔直徑選擇錨桿的規(guī)格，根據(jù)孔徑差決定樹脂約卷的使用個數(shù)。
      （2）依照設(shè)計要求，確定鉆孔深度要略小于桿體長度60~80mm。
      （3）由于桿體易折損，運輸時應(yīng)注意對桿體的保護(hù)不被破壞。
      （4）玻璃鋼錨桿不能露天存放，防止暴曬老化。錨固段不得沾染油污。
