眾所周知，玻璃鋼煙囪纏繞加工，實際上就是模塑工藝，模具的尺寸精度和穩定性，直接決定著所加工出來的玻璃鋼煙囪段的尺寸穩定性。而玻璃鋼煙囪段的尺寸穩定性，又直接關系到安裝過程中，相鄰2節玻璃鋼煙囪段的對接質量、使用過程中玻璃鋼煙囪所受外力作用的順利傳遞。

　　向本系列文章之二所示的玻璃鋼煙囪段的加工質量，是不可能獲得合格的玻璃鋼煙囪工程的，因為由這類尺寸穩定性差、圓整度差的模具所加工出來的玻璃鋼煙囪段，在對接時端口吻合性差，玻璃鋼煙囪的受力不能正確傳遞，一部分壁厚變?yōu)闊o效壁厚，其結果就是導致剩余部分壁厚受力加大。

　　尤其對于懸掛式安裝的玻璃鋼煙囪而言，玻璃鋼煙囪的接頭部位是受拉力作用的，如果模具的圓整度差，所加工出來的玻璃鋼煙囪段端部呈現出波浪狀，安裝后一部分端面將不能充分地傳遞受力，并且部分部位會由受拉力變?yōu)榧羟辛Γ藭r煙囪段的接頭部位，就由利用玻璃鋼的優點（比抗拉強度高）變?yōu)槔闷淙觞c（抗剪性差）！

　　2． 玻璃鋼煙囪承包商目前的模具檢測方法

　　由于種種原因，目前很多時候，由于采取低價中標，玻璃鋼煙囪承包商對提高模具的技術水平和精度，沒有積極性，也很少去進行相關檢測技術研究，業主方很多時候由于不懂得玻璃鋼煙囪技術，也為對此指標提出詳細要求。

　　例如，某“知名”玻璃鋼煙囪承包商在面對玻璃鋼煙囪加工模具圓整度的檢測技術要求，其檢測方法是測量模具長度方向各部位的周長，然后換算出各部位的模具外徑，再用此測量結果與設計圖紙要求的玻璃鋼煙囪內徑數據相對比，計算出誤差。

　　各位讀者，您認為此測量方法所得到的結果，能夠反映出玻璃鋼煙囪纏繞模具的圓整度嗎？

　　顯然，答案是否定的：不能！模具的周長只能反映出該模具外表面一周的長度，而圓整度是指該模具外表面各部位距離軸心的偏離情況！

　　3. 我院研發出的圓整度檢測新技術

　　應某玻璃鋼煙囪項目業主的邀請，我院對某玻璃鋼煙囪承包商已制作、自檢完畢的模具質量進行復檢。

　　1）、檢驗該玻璃鋼煙囪模具實物的外觀狀況：確認合格；

　　2）、觀察承包商對模具外徑的檢測和核對檢測數據：其外徑與設計圖紙要求對比，在誤差范圍內，確認合格；

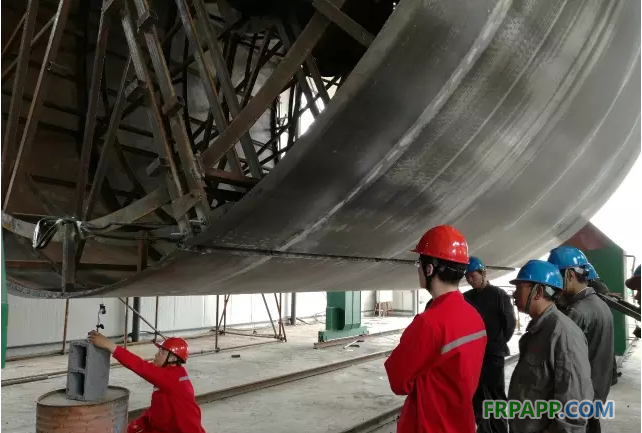

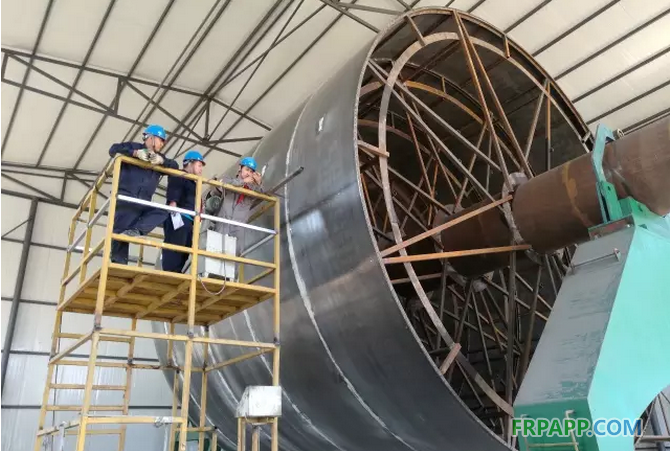

　　3）、采用我院自帶的檢測儀表，在該模具的兩端（計劃將來用于玻璃鋼煙囪段對接的部位），檢測玻璃鋼煙囪模具外表面距離軸心的偏離情況（這才是圓整度），經過多點檢測和隨后的數據計算，確認在設計圖紙要求的波動范圍內，確認合格、放行！

　　注：該檢測儀器與筆記本電腦相連接，檢測結果及時呈現，檢測精度可達0.05mm（實際上沒有必要如此高的精度，達到1.0mm即可！）

4. 簡單討論

　　1）、你認為，玻璃鋼煙囪的纏繞模具，需要設定圓整度要求指標嗎？

　　2）、在制作玻璃鋼煙囪之前，對模具的圓整度檢測過嗎？

　　3）、你采用的玻璃鋼煙囪模具圓整度檢測方法，能夠真實地檢測出模具表面偏離軸心的位置嗎？
