2.1.2　沖頭與層合板的接觸分析

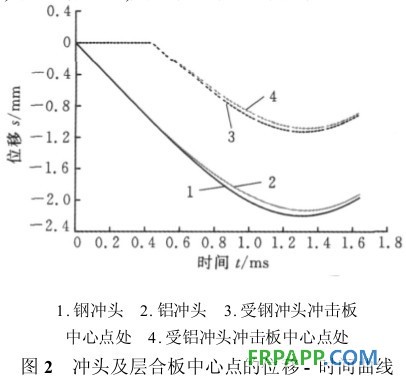

　　圖2所示為受不同材料的沖頭沖擊時(shí)，沖頭的位移-時(shí)間曲線及層合板正中心受沖擊點(diǎn)處的位移-時(shí)間曲線，位移取沿層合板上表面的外法線方向?yàn)檎膱D2中可以看出，無(wú)論是沖頭的最大位移還是板中心處的最大位移，鋼沖頭的都要大于鋁沖頭的。通過(guò)比較鋼和鋁的性能可以看出，沖擊物越硬，層合板的變形就越大。

圖3所示為受不同材料的沖頭沖擊時(shí)沖頭的速度-時(shí)間曲線，速度取沿層合板上表面的外法線方向?yàn)檎?。從圖3可以看出，在沖頭與層合板開(kāi)始接觸到離開(kāi)層合板這段時(shí)間里，沖頭的速度在不斷地波動(dòng)。這是因?yàn)楫?dāng)沖頭與層合板發(fā)生接觸后，由于層合板阻力的作用，沖頭的速度開(kāi)始降低，但是當(dāng)層合板內(nèi)產(chǎn)生損傷后，其阻力會(huì)減小，導(dǎo)致了沖頭的速度會(huì)有一個(gè)瞬間增大的過(guò)程，其后在阻力的作用下，在沒(méi)有新的損傷出現(xiàn)之前，沖頭的速度又開(kāi)始減小，從而導(dǎo)致了沖頭的速度發(fā)生波動(dòng)。通過(guò)圖3中兩條曲線的對(duì)比可以看出，鋼沖頭的速度波動(dòng)幅度要小于鋁沖頭的，且在沖頭與層合板開(kāi)始接觸到離開(kāi)層合板這段時(shí)間里，鋼沖頭的速度絕對(duì)值幾乎在每一時(shí)刻都高于鋁沖頭。這表明在沖頭與層合板接觸的時(shí)間段內(nèi)，沖擊物越硬，其速度波動(dòng)性越小，且沖擊速度越高。

不同材料的沖頭沖擊時(shí)，沖頭與層合板接觸分析的相關(guān)數(shù)據(jù)見(jiàn)表4(沖擊能量為5.9J)。從表4可以看出，雖然兩種沖頭與層合板開(kāi)始接觸的時(shí)間是一致的，但是與鋁沖頭相比，鋼沖頭開(kāi)始反彈的時(shí)間要早一些，即鋼沖頭與層合板的總接觸時(shí)間比鋁沖頭與層合板的接觸時(shí)間要短，且鋼沖頭的最大位移要大于鋁沖頭的最大位移。
