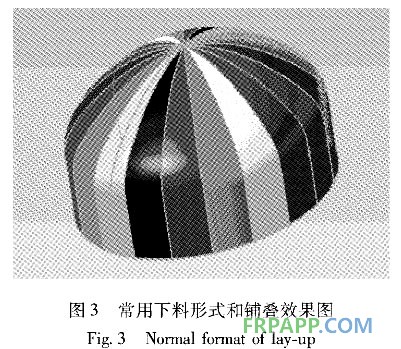

天線罩的一般下料形式和鋪疊后的效果如圖3所示?？梢钥闯?，常用的下料形式是保證不了核心區和其它區域嚴格的電性能要求。

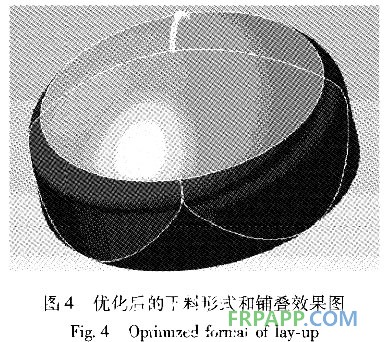

       分析可知，此雷達天線罩的核心區是雙曲面外形，從理論上來講是不能展開為平面的，但我們巧妙利用玻璃布的部分可延展性，再利用復合材料模擬軟件FiberSim的優化設計和仿真，設計出如下優化的下料形式，其鋪疊后的效果如圖4所示?？梢詢?yōu)化設計的下料形式能夠完全滿足核心區和其它區域的設計要求。


       比較上面兩種下料形式的鋪疊效果可以看出，優化的下料形式在核心區無搭接，而且核心區拼縫明顯少于一般的下料形式。另外，優化的下料形式比一般下料還具有以下優點：玻璃布的利用率從50%提高到80%、下料效率和鋪疊效率也有相應提高。

       2.5  蜂窩夾芯與蒙皮的膠接成型工藝

        NOMEX蜂窩夾芯與蒙皮的膠接工藝，常采用兩種方法：二次成型和三次成型。二次成型是先將外蒙皮（或內蒙皮）在模具上裱糊成型后進行第一次固化，然后與蜂窩芯膠接，并在蜂窩芯子上裱糊內蒙皮（或外蒙皮），再進行第二次固化；三次成型是將外蒙皮在模具上裱糊后固化，然后將蜂窩芯子膠接在外蒙皮上進行第二次固化，最后在蜂窩芯子上裱糊內蒙皮，并進行第三次固化。實踐證明，三次成型的質量要比二次成型質量要好，但生產周期長，成本高。不論是二次成型還是三次成型，都不熊同時保證內外蒙皮表面的光滑。

       本研究中，由于有內、外蒙皮兩個模具，內、外蒙皮可以分別鋪疊固化，有效地保證了內、外蒙皮表面質量和厚度，而且不增加制造成本，然后在內蒙皮上鋪放膠膜和NOMEX蜂窩進行預粘，再鋪放膠膜，裝配外蒙皮，最終固化。采用這樣的膠接工藝，有利于固化時低分子揮發份的排除，夾層內的成型質量也容易檢查，缺陷也能及時排除，保證了內、外蒙皮和蜂窩的膠接質量。

       2.6  外蒙皮裝配工藝

      上面所說的二次成型和三次成型法中不存在外蒙皮（或內蒙皮）的裝配問題，因?yàn)橥饷善ぃɑ騼?nèi)蒙皮）在蜂窩上直接裱糊。而采用凸模成形，又要求外表面光滑，外蒙皮的裝配就成了非常困難的關鍵工序。因?yàn)榉涓C夾層結構的蒙皮一般都很薄，外蒙皮的剛度很小，膠膜又很粘，在裝配過程中，蒙皮極易和膠膜粘在一起，無法保證裝配到位，引起蒙皮和蜂窩芯脫粘，導致整個產品的報廢。裝配工序是蜂窩夾層結構制造過程中的一個基礎的重要工序。如果裝配工序處理不好，就會面對由天氣決定是否制造的尷尬局面（一般在零下溫度時，膠膜不太粘，裝配的問題不大）。

      我們巧妙改進裝配工藝，有效解決了這個基礎問題，在以后的制造過程中，未出現由外蒙皮裝配而引起的問題。

3  檢測結果與結論

       對成型后的天線罩進行了一系列測試，主要包括核心區和其它區域電性能測試、基本力學性能測試、罩體厚度、無損檢測、表面質量等。各項指標均達到相關的技術標準。

       本文選用玻璃布／中溫改性環氧、膠膜和NRH系列NOMEX蜂窩夾芯體系，采用雙凸模固化成型，通過FiberSim軟件優化設計下料形式，采用創新的裝配手段，合理的膠接和固化工藝，研制出完全滿足設計要求的高性能的雷達天線罩。
